樓梯踏步板用作
工業平臺,梯踏板,扶欄,通道地板,鐵路橋側道,高空塔架平臺,排水溝蓋,井蓋,道路隔柵,立體停車場,機關、學校、工廠、企事業、運動場、花園別墅的圍欄,也可用作民宅的外窗,陽臺護欄,高速公路、鐵路的護欄等。
常用踏步板尺寸
T1至T4 30mm間距 125、155、185、215、245、275、305
T1至T2 40mm間距 125、165、205、245、285、325
T3至T4 40mm間距 115 、155、195、235、275、315
T1至T2 60mm間距 185、245、305
T1至T2 60mm間距 155、215、275
從經濟角度考慮,建議盡可能采用模數寬度(系列1采用125、155、185、215、245、275,系列2采用125、165、205、245、275mm等)為100mm倍數長度(如500、600、700、800、900、1000、1200mm等)。
樓梯踏步尺寸是根據樓梯間的開間、進深、層高,確定每層樓梯踏步的高和寬、梯段長度和寬度、以及平臺寬度等設定的。(注意:雙跑樓梯踏步板每層踏步級數最好取偶數,使兩跑踏步數相等。

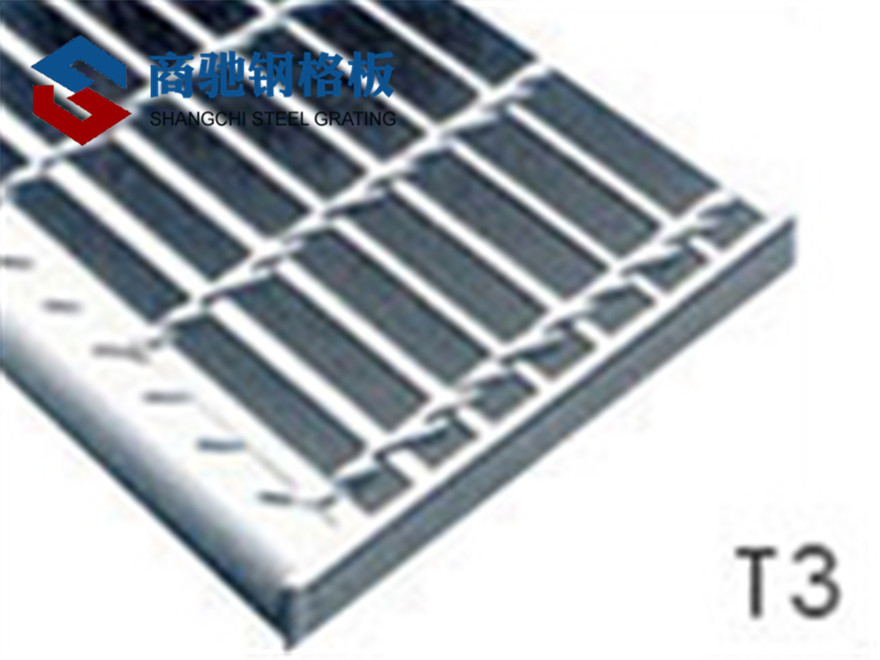

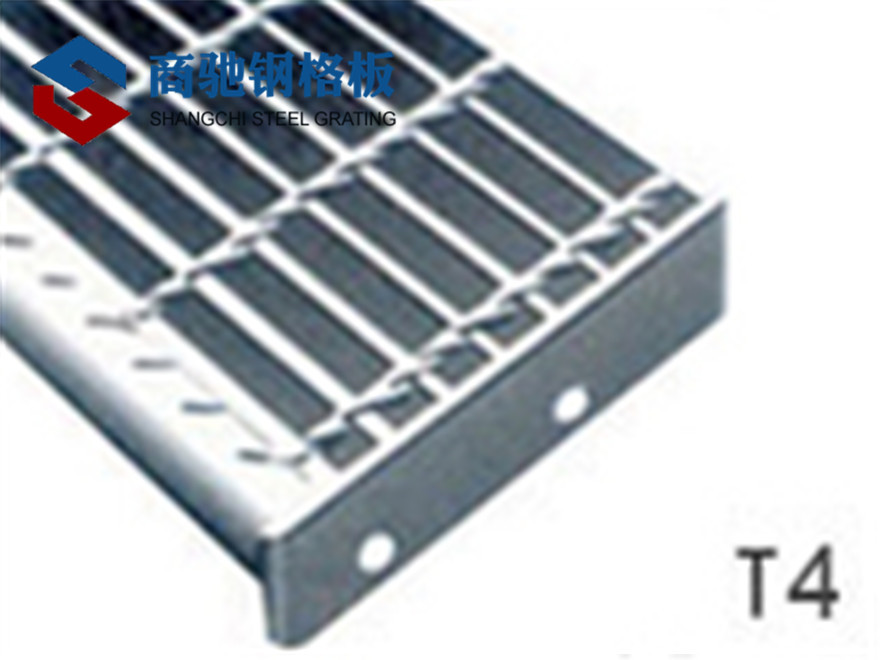

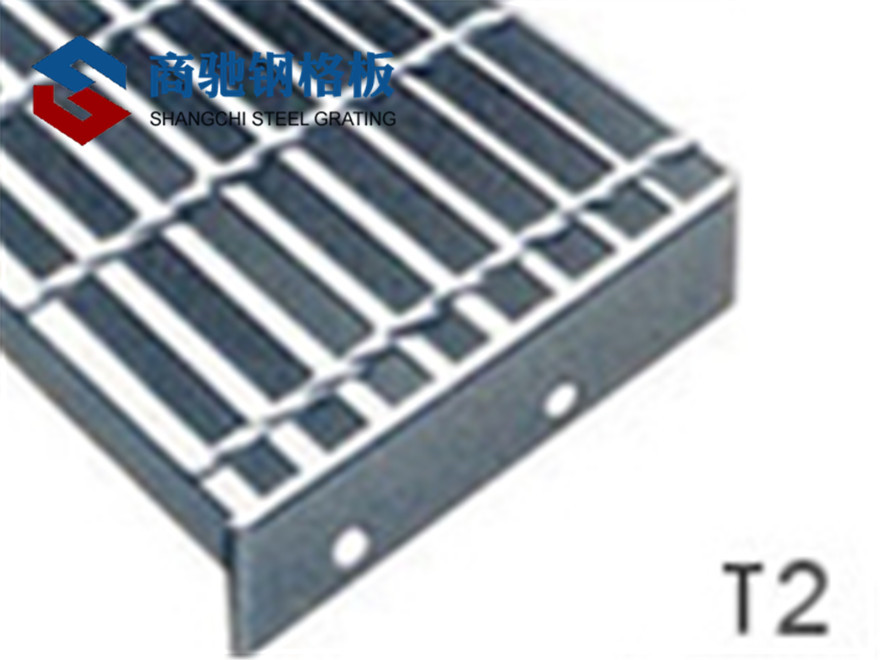

T1踏步板 | T2踏步板(梯踏板) | T3樓梯踏步板 | T4踏步板(梯踏板) |

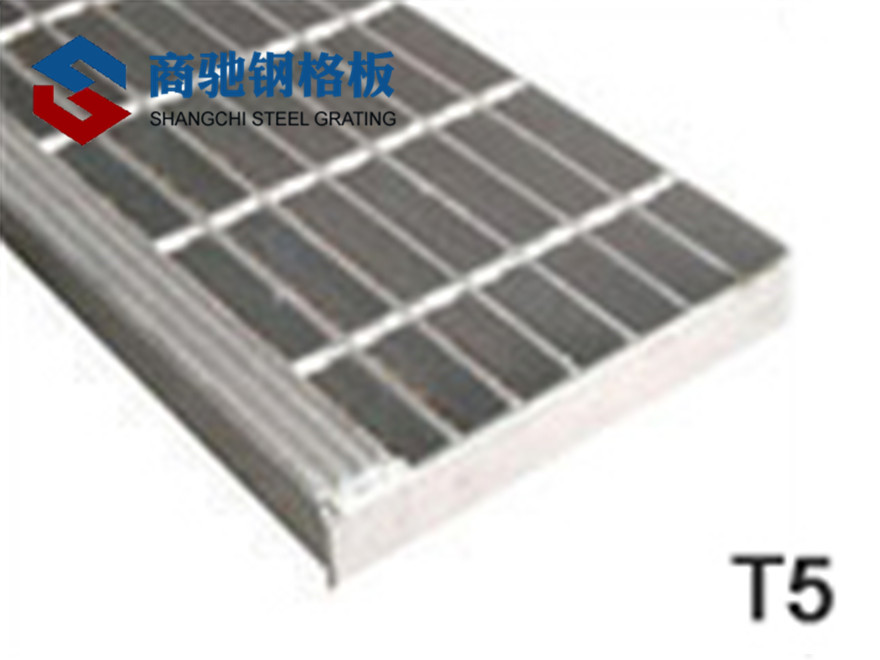

T5踏步板 |

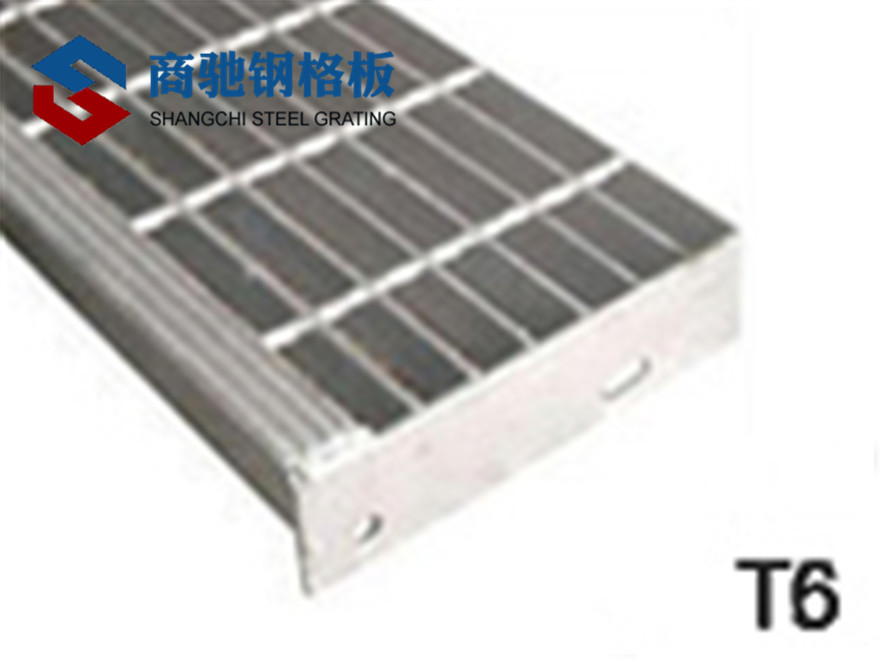

T6踏步板(梯踏板) |

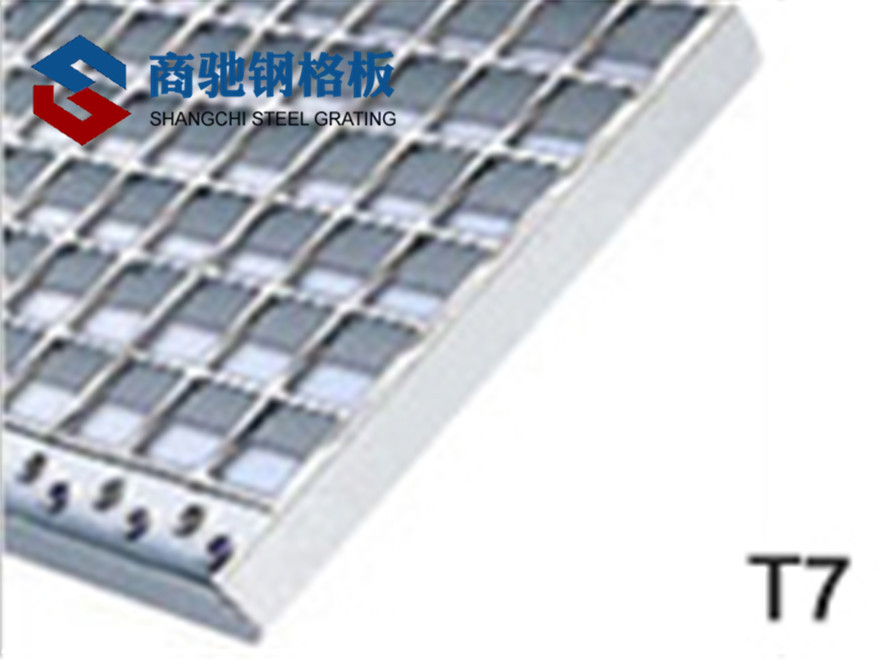

T7踏步板(梯踏板) |

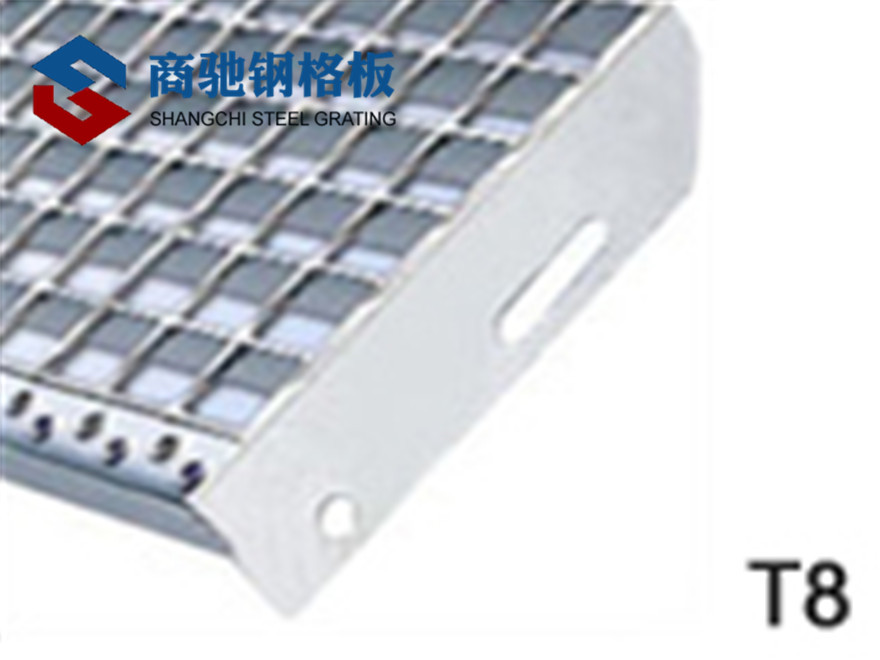

T8樓梯踏步板 |
插接踏步板 | 踏步板 |

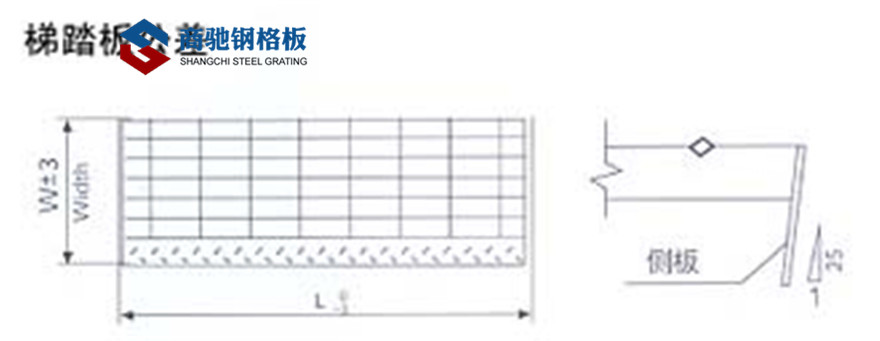

推薦踏步板/梯踏板寬度 (基于5mm厚扁鋼)
T1至T4 30mm間距 | 125 | 155 | 185 | 215 | 245 | 275 | 305 |
T1至T2 40mm間距 | 125 | 165 | 205 | 245 | 285 | 325 | |
T3至T4 40mm間距 | 115 | 155 | 195 | 235 | 275 | 315 | |
T1至T2 60mm間距 | 185 | 245 | 305 | ||||
T1至T2 60mm間距 | 155 | 215 | 275 |

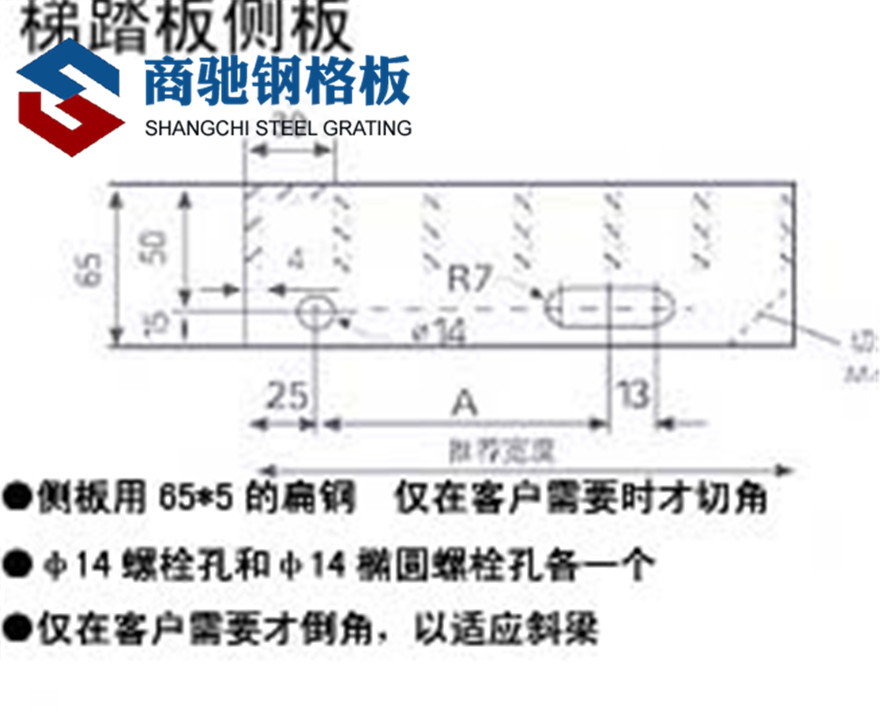

螺栓聯接
螺栓孔中心距A | 45 | 75 | 75 | 100 | 100 | 150 | 150 |
推薦梯踏板踏步板最大長度
扁鋼尺寸 | 25×3 | 25×5 | 32×5 | 40×5 |
30mm間距 | 550 | 900 | 1300 | 1600 |
40mm間距 | 450 | 750 | 1200 | 1500 |
60mm間距 | 550 | 850 | 1350 |
